200L 1000L Visual Macchina di Riempimentu Completamente Automatica

Cum'è un fabricatore di 200L 1000L Visual Fully Automatic Filling Machine, Somtrue mette sempre a qualità prima è ottimizza continuamente u prucessu di produzzione è u sistema di gestione di a qualità. Cuntrollamu strettamente ogni ligame per assicurà chì ogni macchina di riempimentu visuale completamente automatica 200L 1000L pò risponde à i più alti standard. Capemu i requisiti di prestazione è affidabilità di i nostri clienti, per quessa chì ùn solu investimu risorse significative in R&D è innuvazione, ma ancu travaglià strettamente cù i nostri partenarii per assicurà chì i nostri prudutti rispondenu à e diverse esigenze di i nostri clienti.

Mandate una dumanda

Descrizzione di u produttu

200L 1000L Visual Macchina di Riempimentu Completamente Automatica



(L'apparenza di l'equipaggiu varierà secondu a funzione persunalizata o l'aghjurnamentu tecnicu, sottumessu à l'ughjettu fisicu.)

Somtrue hè un fabricatore prufessiunale, impegnatu à furnisce à i clienti mundiali prudutti è servizii megliu. A nostra macchina di riempimentu visuale completamente automatica 200L 1000L ùn hè micca solu ben accolta in u mercatu domesticu, ma hà ancu guadagnatu un largu ricunniscenza in u mercatu internaziunale. Attraversu sforzi incessanti è innuvazione cuntinua, Somtrue cuntinueghja à migliurà u so livellu tecnicu è a capacità di pruduzzione per risponde à i bisogni crescenti di i clienti globale. Cridemu chì attraversu i sforzi è a cooperazione di i dui lati, creeremu un futuru megliu! Ch'ella sia un cliente esistente o un novu partenariu, aspittemu di cresce inseme cun voi è di ottene un successu è successu maiò. Affrontemu a sfida inseme, creanu più valore per i clienti, è sparte u sviluppu è u prugressu di l'industria!

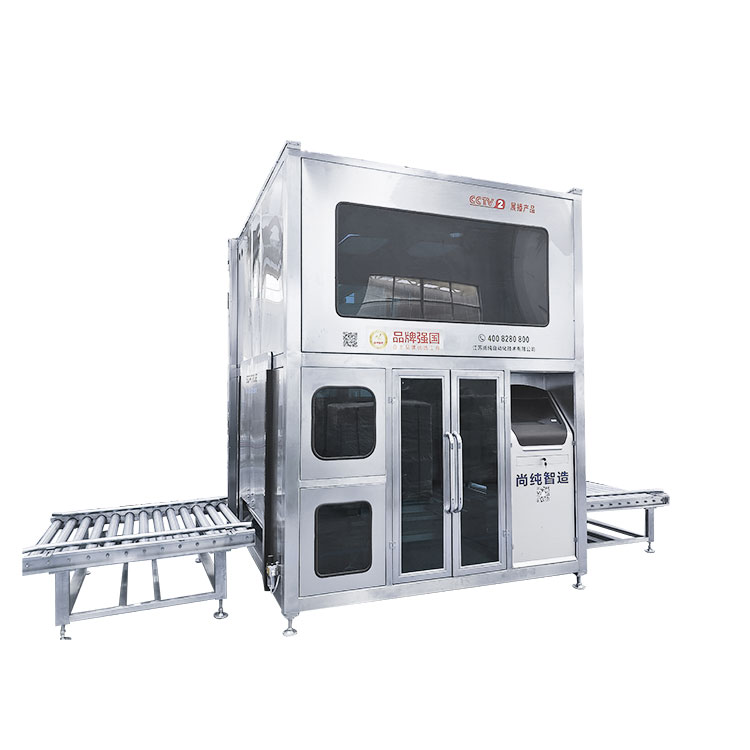

200L 1000L Panoramica visuale di a macchina di riempimentu cumpletamente automatica:


Un sistema di imballaggio intelligente appositamente cuncepitu per i barili da 200L in un ambiente a prova di esplosione per l'imballu di barili da 200L (inclusa vassoia). Utilizendu a bocca di ricerca visuale, pò realizà l'imballazione automatica di un barile da 200L d'apertura automatica, immersione automatica, riempimentu automaticu veloce, fuga automatica, copertura automatica di filu di sigillatura è altri prucessi interi.

A parte principale di riempimentu adopta un quadru di prutezzione di l'ambiente, chì pò vede a finestra, è si move automaticamente a porta in u bucket, chì pò formate un spaziu chjusu quandu si riempie. A parte di cuntrollu elettricu di sta macchina hè custituita da un controller programmabile PLC, un modulu di pesatura, un sistema visuale, etc., cù una forte capacità di cuntrollu è un altu gradu d'automatizazione. Cù a funzione di senza riempimentu di canna, ùn hè micca permessu di riempimentu di a bocca di canna, per evità i rifiuti è a contaminazione di i materiali, in modu chì l'integrazione elettromeccanica di a macchina hè stata una prestazione perfetta.

U principiu di travagliu di pesa hè utilizatu per rializà u cuntrollu di a quantità di riempimentu. U tempu d'apertura di a valvula di riempimentu hè cuntrullatu da u PLC di u controller programmabile, è u materiale scorri in (o trasportatu attraversu l'alimentazione di a pompa) à u cuntainer. U dipartimentu di riempimentu di sta macchina rializeghja un riempimentu veloce è lento à traversu una doppia pipeline grossa è sottile, è u flussu di riempimentu lento hè regulabile. À u mumentu iniziale di riempimentu, a doppia pipeline hè aperta à u stessu tempu. Dopu à u periodu di riempimentu, u cilindru di immersione s'eleva à a pusizione di bocca di canna, u pipeline crudo hè chjusu, è u pipeline sottile cuntinueghja à riempie lentamente finu à u voluminu di riempimentu generale stabilitu. A copertura di spin automatica hè realizata à a fine di u riempimentu.

L'equipaggiu hà un sistema di pesatura è feedback, chì pò stabilisce è aghjustà u voluminu di riempimentu veloce è lento.

U touch screen pò visualizà simultaneamente l'ora attuale, u statu di l'equipaggiu, u pesu di riempimentu, a pruduzzioni cumulativa è altre funzioni.

L'attrezzatura hà e funzioni di u meccanismo d'alarma, a visualizazione di difetti è u schema di prucessu promptatu.

A linea di riempimentu hà a funzione di prutezzione interlock, u riempimentu si ferma automaticamente, è u riempimentu automaticamente quandu u riempimentu hè in locu.

Sta macchina hè dotata di tutta a tappa, a sola parte di u bucket hè aperta, mantene a ventilazione naturale; u restu hè struttura chjusu, cù Windows, è furnutu di picculu ventilazione per cuntrollu manuali.

Sta macchina hè cuperta cumplettamente chjusa, cù interfaccia di pressurizazione, pò microcharge l'equipaggiu, riduce u gasu esternu in l'equipaggiu.


Parametri tecnichi principali:


Tipu à prova di esplosione: Exd ii BT4
Contornu  dimensione (lunghezza, larghezza è altezza) mm: 2400 * 2800 * 3000
Tipu di canna adattatu: Barile di ferro da 200 litri (4 barili / vassoio)
Gamma di pesata: 0-1.500 kg
Precisione di riempimentu: ± 200g (200L baril meter)
Valeur à l'échelle : 200 g
Forza di alimentazione: AC380V / 50Hz; 10 kW
Fonte di furnimentu di gas: 0,6 MPa; 1,5 m³/h interfaccia: φ 12 tubi

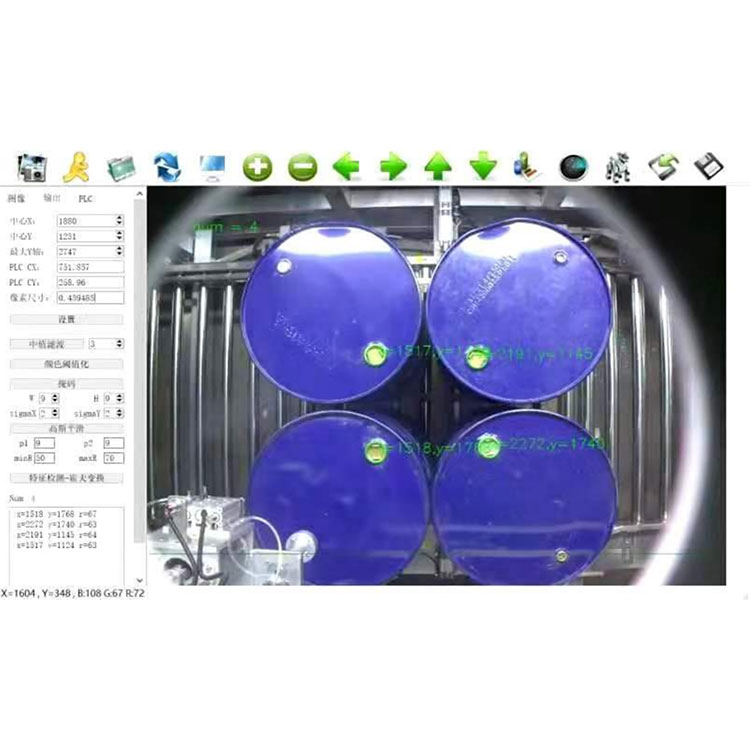

Sistema di posizionamentu visuale


Visione: utilizendu una camera intelligente industriale, caricata in a casella di a macchina d'isolazione di l'esplosione visuale per travaglià. Da a camera intelligente, è u sistema di movimentu di coordenate di cuntrollu PLC punta a pistola di riempimentu à u portu di u canne.3 Sistema di coordenada D di muvimentu: sistema di guida di guida è mutore di decelerazione a prova di esplosione.


Funzione maiò:

Ricerca automatica: posizionamentu visuale, ricerca di u sistema di muvimentu di coordenate, riempimentu di goccia di pistola.

Riempimentu quantitativo automaticu à doppia velocità veloce è lenta: per assicurà a precisione di riempimentu è a capacità di produzzione;

Forma di riempimentu: riempimentu nantu à o sottu u livellu di liquidu;

A vàlvula di basa pneumatica hè sempre aperta, aghjunghje lentamente u limitu di u flussu di fronte-rallenta u flussu di l'outlet di a pistola di riempimentu;

Disegnu di tazza di liquidu - minimizà a fuga di liquidu residuale dopu a perfusione;

Riempimentu quantitativo automaticu è manuale - operazione è mantenimentu faciule;

Funzione di sbucciatura automatica - supera l'influenza di fatturi di pesu inconsistenti di u containeru di riempimentu nantu à a precisione;

Riempimentu di u puntu di valore regulabile-quantitativu adattatu à parechje intervalli di pesu;

Diagnosticu automaticu, alarme di difettu-migliurà l'affidabilità di u travagliu di u sistema;

Secchio di interlock di sicurezza in u locu, pistola spray down; rinfurzà a canna superiore di a pistola;

Cuntrolla autobloccante - pruvà a bocca prima di riempia;

L'almacenamiento di u stabilimentu di u produttu pò almacenà finu à una varietà di u valore di u pesu di i prudutti diffirenti è i paràmetri di perfusioni cunnessi;

Tolerance detection-deteczione automatica di l'errore di riempimentu;

Touch screen-Interfaccia cinese, paràmetru intuitivu, còmode.

Alarm alert-accurate à u puntu di fallimentu.


Sistema di cuntrollu automaticu



L'intera linea hè cumposta da parechji sistemi PLC, chì ponu esse cuntrullati indipindentamente cuntrullati è intrecciati l'un l'altru. Hà e funzioni di l'auto-ispezione di u sistema, l'alarma di visualizazione di difetti, a precisione, a velocità, a pruduzzioni, etc. Ogni sistema hà a so propria interfaccia omu-macchina, è tutti i paràmetri ponu esse operati nantu à l'interfaccia omu-macchina. Fornite un diagramma di flussu di u prucessu di cuntrollu di pipeline detallatu è un diagramma logicu.

Pudete almacenà u tipu di materiale di riempimentu, quantità di quantità, data, pesu per barile, tempu di almacenamento è altre funzioni di registrazione


Sistema di riempimentu è sistema di tappa spin aperta



Capu di pistola di riempimentu: in forma di bloccu esternu, si tuffarà automaticamente à a bocca di a canna (fondu di a canna) durante u riempimentu, è si alzarà automaticamente dopu à u riempimentu. A testa di a pistola di riempimentu hè un disignu cavu, è u materiale pò esse purgatu dopu chì a testa di a pistola hè chjusa per prevene spruzzi di materiale.

A parte inferiore di a testa di a pistola di riempimentu hè furnita cù un cilindru chì si estende un piattu liquidu. Dopu à u riempimentu, a testa di riempimentu si alza è a piastra di drenu si estende per impedisce chì u materiale contaminassi u corpu di a linea di imballaggio è di trasportu. U discu di cunnessione di u liquidu hè pensatu per u disassemblamentu à manu libera, chì pò esse disassemblatu senza arnesi è hè cunvenutu per a pulizia.

Open cover, spin cover part: usendu a tecnulugia brevettata di a cumpagnia, ponu imballà a testa di coperta rotativa è a superficia di canna verticale, è pò esse liscia, faciule d'apre a coperta è spin cover, ùn dannu micca a cuperta, ùn fate micca male a coperta. , u gradu di sigillatura di a copertura stretta hè altu.

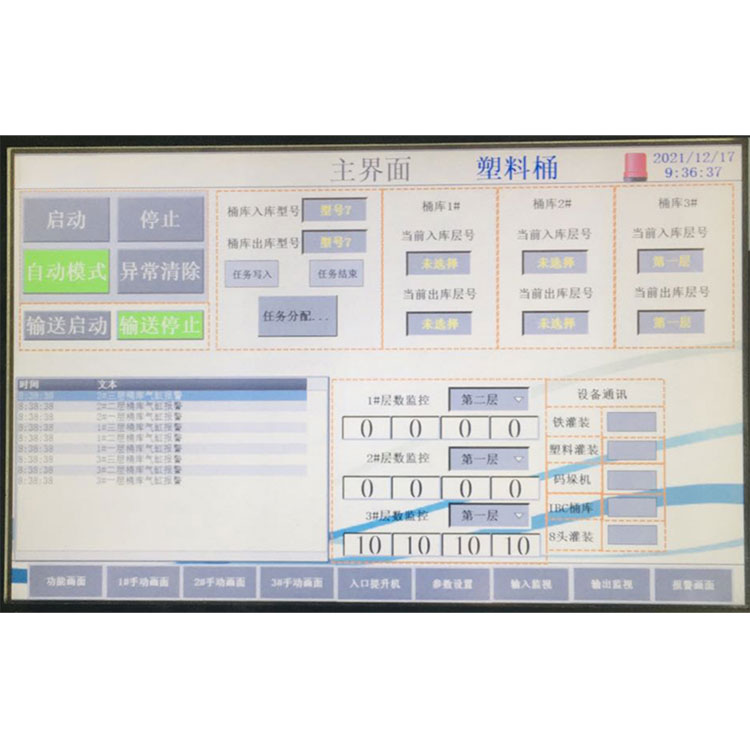

Touch screen è sistema di pesa


U paràmetru di riempimentu di materiale è u funziunamentu attraversu u funziunamentu di u touch screen, simplice è intuitivu, è cù visualizazione di temperatura, diagnosi di difetti è alarme, funzione pronta. Havi a funzione di prugramma di almacenamiento di memoria, pò almacenà parechji setti di parametri, è ponu vede dati storichi. Pò calculà automaticamente a deviazione di a misurazione, è pò esse chjamatu per diversi prugrammi, cambià specificazioni diverse o cambià a capacità di produzzione, solu bisognu di aghjustà diversi parametri, pò migliurà l'efficienza di u travagliu. U sistema di pesatura adopta u famosu sensoru di a marca americana per assicurà a precisione di riempimentu. Inoltre, u sistema hà a funzione di prutezzione di l'oliu, è u sensoru hè cunvenutu per installà, sguassà è riparà.

A tavola di scala hà una funzione protettiva, quandu u capu di u canna di u fucile, u capu di u fucile hà tornatu automaticamente. È prutetta cù u tempu massimu di riempimentu.


interlocking di sicurità

Interlock di sicurezza à u situ di Feed:

Installa u buttone numeru 1 è 2 à l'alimentazione. Quandu a tavula hè posta è trasportata nantu à a cima, appughjà u buttone # 1, è dopu a linea di assemblea porta a marca No.1 è furnisce a tavola à l'equipaggiu di riempimentu No.1.

Una volta di novu, quandu a tavula hè posta è trasportata nantu à a tavula, appughjà u buttone No.2. Allora a linea di assemblea porta a marca No.2 è furnisce a tavola à l'equipaggiu di riempimentu No.2.

Quandu u no. U riempimentu 1 hè scaricatu, a linea di assemblea purterà a marca di cumpleta No.1, è ùn andarà micca à l'equipaggiu di riempimentu No.2 à a prossima stazione.

Interlock di sicurezza di riempimentu:

satety  exit:

Quandu a porta di sicurità si apre, mette in pausa l'azzione attuale;

Dopu chì a porta di sicurità hè chjusa, u cuntrollu di l'accessu anormale hè eliminatu, è u riempimentu cuntinueghja à compie l'operazione normale.

Interlock di immersione:

Fora di a bocca di u bucket di riempimentu, un alarme di pressione anormale hè generatu, è a testa di riempimentu si eleva à a pusizione originale è risolta da una intervenzione manuale.

Riempimentu di sovrappeso:

Riempimentu di prova di riempimentu di l'overtime, tutta a macchina ferma di riempimentu, alarme, intervenzione manuale per risolve.

Alarma di riempimentu di tappi

A camera piglia alarme anormale

Alarma di materiale anormale in entrata è in uscita


Somtrue hà una squadra di cuncepimentu è di fabricazione piena di creatività è cunniscenze prufessiunale. I nostri membri di a squadra sò sperimentati è anu una vasta cunniscenza di l'industria è cumpetenze tecniche. Ch'ella sia u disignu di u produttu, a pianificazione di u prucessu o a fabricazione di l'equipaggiu, prestemu attenzione à i dettagli è strivemu per l'eccellenza. Cridemu chì sò i sforzi incessanti è e cumpetenze superbe di sta squadra prufessiunale chì facenu Jiangsu Shangchun capaci di furnisce prudutti è servizii d'alta qualità per risponde à i bisogni diversificati di i clienti.
